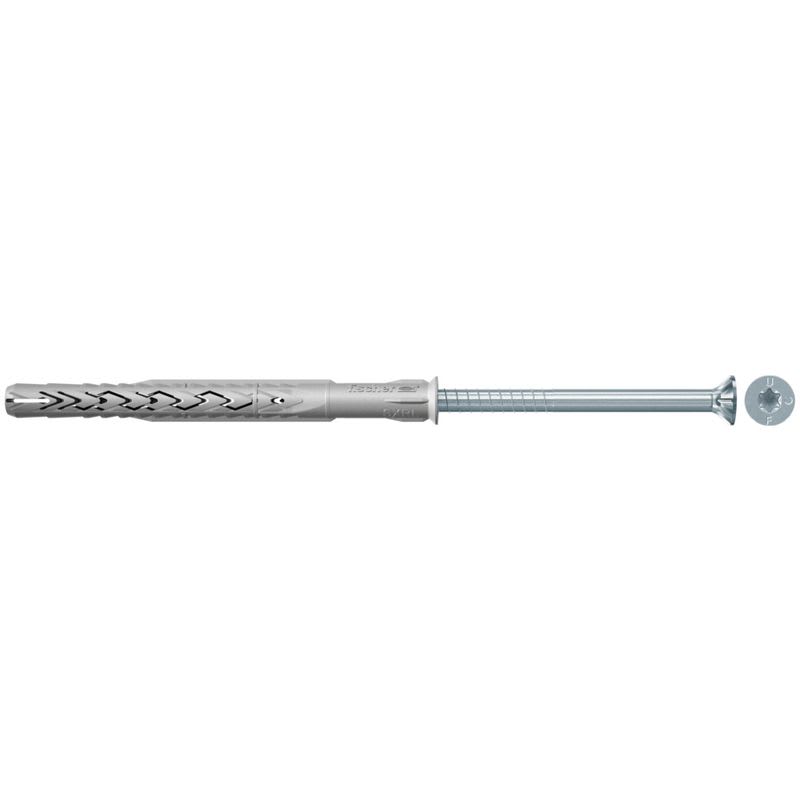

fischer rámová hmoždinka SXRL-T se šroubem se zápustnou hlavou a drážkou Torx 40 je schválená k vícenásobnému upevnění nenosných systémů do plného i děrovaného zdiva, betonu a plynosilikátu. Dvě rozpěrné zóny přenášejí zatížení přímo do zdiva a betonu, při použití do plynosilikátu se zformují v jeden expanzní prvek. fischer rámová hmoždinka SXRL s galvanicky zinkovaným bezpečnostním šroubem je vhodná k upevnění okenních rámů, oděvních věšáků, nástěnných polic nebo TV držáků v interiéru.



Výhody

Dlouhý rozpěrný prvek s kotevními hloubkami 50 nebo 70 mm dělá z SXRL výjimečně všestranný výrobek.

Dík svému tvaru hmoždinka roznáší napětí rovnoměrně a šetrně po celé hloubce otvoru.

Hmoždinka fischer SXRL je certifikovaná pro jednotlivá upevnění do tažené zóny betonu. Lze ji použít např. k upevnění žaluzií či zábradlí, což z ní dělá zajímavou alternativu k ocelovým kotvám.

Postranní žebírka na vnějším plášti hmoždinky zabraňují jejímu protočení během montáže.



Princip funkce / montáž

SXRL je vhodná pro průvlečnou montáž.

V dutinových stavebních materiálech obě rozpěrné zóny roznášejí šetrně napětí do stavebního materiálu. Druhá zóna je citlivější vůči vnitřním přepážkám, a tak i ony pomáhajípřenášet zatížení.

V pórobetonu a plných materiálech se obě zóny spojí v jeden dlouhý prvek, který rovnoměrně přenese zatížení do stavební konstrukce.

Doporučená k upevnění dřevěných prvků a tesařských konstrukcí.

K upevnění kovových konstrukcí je vhodná verze se šestihrannou hlavou a integrovanou podložkou SXRL-FUS.

Osvědčení DIBt

Osvědčení ETA

Jmenovitý průměr vrtáku: 10 mm

Délka hmoždinky: 80 mm

Minimální hloubka vrtaného otvoru při průvlečné montáži: 90 mm

Užitná délka při kotevní hloubce 50 mm: 30 mm

Užitná délka při kotevní hloubce 70 mm: 10 mm

Bit / Klíč: TX40

Obal: Krabička

Balení: 50 ks.



Použití:

Aplikace

Fasády, stropy a střešní konstrukce ze dřeva

Hranoly

Okna

Vrata a dveře

Požární dveře

Rolety / žaluzie

Madla

Skříně

Závěsné skříňky v kuchyni

Televizní konzoly

Nástěnné regály

Osvětlení

Obložení stěn

Kovové konzole

Kovové sloupky a podpěry

Vodící lišty

Elektroinstalace

Kabelové lávky

Radiátory

Klimatizační jednotky

Nosníky



Stavební materiály

Schváleno pro:

Svisle děrované cihly

Pórobeton

Dutinové panely z lehčeného betonu

Děrované vápenopískové cihly

Tepelně izolační desky

Plné bloky z lehčeného a normálního betonu

Plná cihla

Plné vápenopískové cihly

Beton ? C12/15

Vhodná také pro:

Přírodní kámen s celistvou strukturou

Sádrokartonové desky



Certifikáty

ETA-07/0121

DoP No. 0329

Z-21.2-2092

21-009-1(2)
