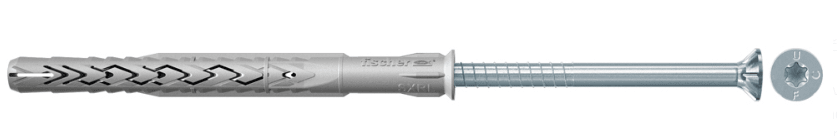

fischer rámová hmoždinka SXRL-T se šroubem se zápustnou hlavou a drážkou Torx 30 je schválená k vícenásobnému upevnění nenosných systémů do plného i děrovaného zdiva, betonu a plynosilikátu. Dvě rozpěrné zóny přenášejí zatížení přímo do zdiva a betonu, při použití do plynosilikátu se zformují v jeden expanzní prvek. fischer rámová hmoždinka SXRL s galvanicky zinkovaným bezpečnostním šroubem je vhodná k upevnění okenních rámů, oděvních věšáků, nástěnných polic nebo TV držáků v interiéru.



Výhody

Dlouhá rozpěrná zóna s proměnlivou kotevní hloubkou dělá z SXRL výjimečně všestranný výrobek.

Díky speciálnímu tvaru rozpěrné části se napětí v kotevním podkladu šíří rovnoměrně.

Dlouhá rozpěrná zóna zajistí šetrné rozložení napětí a vysokou únosnost i v křehkých děrovaných materiálech.

Při osazování do větší hloubky zabrání dlouhá žebírka po obvodu pláště v protočení hmoždinky při utahování.



Princip funkce / montáž

SXRL je vhodná pro průvlečnou montáž.

V dutinových stavebních materiálech obě rozpěrné zóny roznášejí šetrně napětí do stavebního materiálu. Druhá zóna je citlivější vůči vnitřním přepážkám, a tak i ony pomáhajípřenášet zatížení.

V pórobetonu a plných materiálech se obě zóny spojí v jeden dlouhý prvek, který rovnoměrně přenese zatížení do stavební konstrukce.

Doporučená k upevnění dřevěných prvků a tesařských konstrukcí.

K upevnění kovových konstrukcí je vhodná verze se šestihrannou hlavou a integrovanou podložkou SXRL-FUS.

Osvědčení ETA

Jmenovitý průměr vrtáku: 8 mm

Délka hmoždinky: 120 mm

Minimální hloubka vrtaného otvoru při průvlečné montáži: 130 mm

Užitná délka při kotevní hloubce 50 mm: 70 mm

Užitná délka při kotevní hloubce 70 mm: 50 mm

Užitná délka při kotevní hloubce 90 mm: 30 mm

Bit / Klíč: TX30

Obal: Krabička

Balení: 50 ks.



Použití:

Aplikace

Fasády, stropy a střešní konstrukce ze dřeva

Hranoly

Okna

Vrata a dveře

Rolety / žaluzie

Madla

Skříně

Závěsné skříňky v kuchyni

Televizní konzoly

Nástěnné regály

Osvětlení

Pohybová čidla

Obložení stěn

Kovové konzole

Kovové sloupky a podpěry

Vodící lišty

Elektroinstalace

Kabelové lávky

Radiátory

Nosníky



Stavební materiály:

Schváleno pro:

Svisle děrované cihly

Pórobeton

Dutinové panely z lehčeného betonu

Děrované vápenopískové cihly

Tepelně izolační desky

Plné bloky z lehčeného a normálního betonu

Plná cihla

Plné vápenopískové cihly

Beton ? C12/15

Vhodná také pro:

Přírodní kámen s celistvou strukturou

Sádrokartonové desky



Certifikáty

ETA-07/0121

DoP No. 0329
